Filtro Ciclone

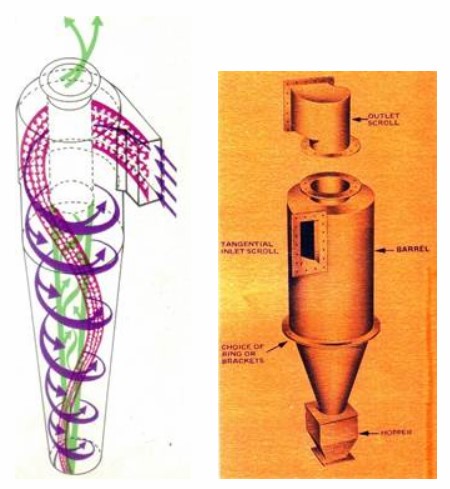

![CICLONE DE ENTRADA RADIAL](https://www.apoioprojetos.com.br/wp-content/uploads/2019/02/ciclone-de-entrada-radial.jpg)
CICLONE DE ENTRADA RADIAL
Separador Ciclônico
Os filtros ciclônicos são equipamentos utilizados industrialmente para separar partículas sólidas em suspensão no fluxo de gases de exaustão / despoeiramento.
São fabricados em 02 formas construtivas:
- De entrada Axial (com e sem custodia)
- De entrada Radial
Princípio de Funcionamento
As forças centrífugas criadas pelos ciclones fazem com que as partículas (mais densas que o ar) colidam contra as suas paredes, isto provoca a redução na sua velocidade e queda das mesmas pelo cone inferior, enquanto isso o ar limpo sai pela parte superior.
![CICLONE DE ENTRADA AXIAL](https://www.apoioprojetos.com.br/wp-content/uploads/2019/02/ciclone-de-entrada-axial.jpg)
CICLONE DE ENTRADA AXIAL
Eficiência de Separação
A eficiência de Coleta é diretamente relacionada à aerodinâmica e geometria do ciclone, é diretamente proporcional à força centrífuga.
Força Centrifuga é a força que empurra um corpo para fora durante o movimento circular, é calculada pela formula: F = M x V²/R (Massa x Velocidade ao quadrado dividido pelo Raio), logo:
- Quanto mais pesada (maior e mais densa) a partícula sólida maior será a eficiência do ciclone.
- Quanto maior a velocidade de ciclonamento maior será a eficiência do ciclone, observado o limite de descolamento aerodinâmico. (*)
- Quanto menor o Raio do Ciclone maior a eficiência do ciclone.
![Duplo Ciclone](https://www.apoioprojetos.com.br/wp-content/uploads/2019/02/duplo-ciclone.jpg)
Duplo Ciclone
![Quadri Ciclone](https://www.apoioprojetos.com.br/wp-content/uploads/2019/02/quadri-ciclone.jpg)
Quadri Ciclone
![Multi Ciclone](https://www.apoioprojetos.com.br/wp-content/uploads/2019/02/multi-ciclone.png)
Multi Ciclone
Como não é possível alterar o tamanho da partícula e existe um limite aerodinâmico para a velocidade de ciclonamento, resta ao projetista usar ciclones menores em paralelo para aumentar a eficiência de separação, pois assim se diminui o Raio e aumenta a Força Centrifuga.
(*) descolamento aerodinâmico provoca colapso no ciclone
Por ser um equipamento metálico e sem partes móveis é possível emprega-los em temperaturas de até 600°C;
- Coleta o material a seco (em forma reutilizável) em recipientes facilmente intercambiáveis (caçambas / tambores);
- Permite descarga automática do pó por meio de Válvula Rotativa ou Dupla Basculante;
- Tem baixo investimento inicial;
- Não requer manutenção e ocupa pouco espaço.
Não tem boa eficiência para partículas inferiores a 10 mícrons.
![Ciclones em Paralelo](https://www.apoioprojetos.com.br/wp-content/uploads/2019/02/cilones-em-paralelo-e1550685629546.jpg)
Ciclones em Paralelo
![Ciclones em Série](https://www.apoioprojetos.com.br/wp-content/uploads/2019/02/ciclones-em-serie.jpg)
Ciclones em Série
- Em todos os processos industriais para a separação de material particulado > 10 mícrons;
- No transporte Pneumático de todos os materiais;
- Defagulhadores para caldeiras a lenha ou Bagaço;
- Pré-filtro para Lavadores de Gases e Filtros de Mangas em caldeiras a óleo;
- Na mineração para a filtragem após britadores, peneiras, moinhos e secadores;
- Em secadores Spray Drier.
![](https://www.apoioprojetos.com.br/wp-content/uploads/2019/02/tabela-material-particulado.jpg)
Resultados de Amostragem na Chaminé antes e após Instalação de Quadricilone na Caldeira a Lenha – Siena Alimentos / SP, Redução de emissão de MP de 939 para 285 mg/Nm³

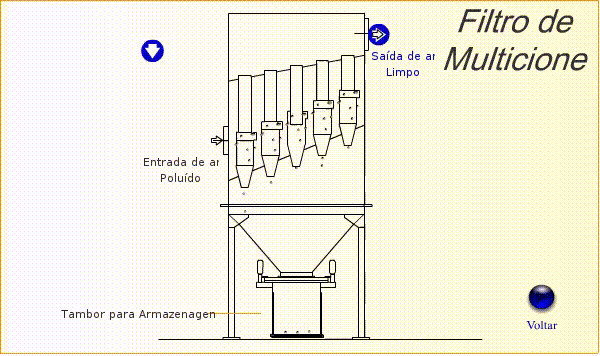

Filtro Multiciclone
Os separadores multiciclones chegam a reunir em um único equipamento centenas de mini ciclones trabalhando em paralelo, como explicado anteriormente, quanto menor o ciclone maior a eficiência de separação do mesmo.
A APOIO PROJETOS fabrica o Multiciclone PA axial e o Multiciclone PT radial (de Altíssima eficiência), sendo que o primeiro tem mini ciclones de 30 cm de diâmetro e o segundo tem mini ciclones de 15 cm de diâmetro.
Apresentam as seguintes vantagens em relação aos ciclones:
- São mais eficientes que os ciclones grandes;
- Apresentam menor perda de carga para eficiências equivalentes;
- Resistem melhor à abrasão.
![Instalação e Curva de desempenho Multiciclone](https://www.apoioprojetos.com.br/wp-content/uploads/2019/02/instalacao-e-aplicacao-multiciclone.jpg)

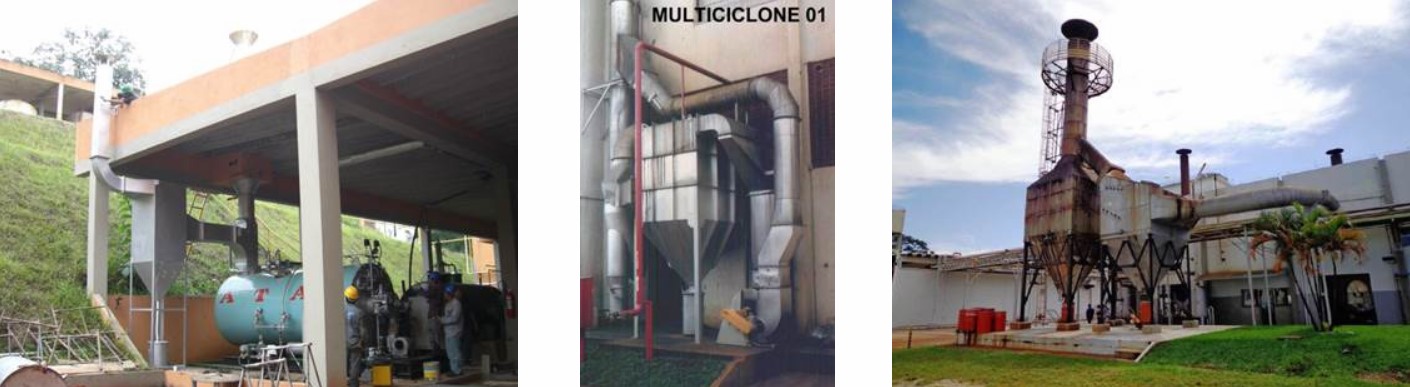

![Instalações de Multiciclones para Caldeiras a Óleo BPF](https://www.apoioprojetos.com.br/wp-content/uploads/2019/02/instalacoes-multiciclone-para-caldeiras-de-oleo.jpg)
Instalações de Multiciclones para Caldeiras a Óleo BPF
Os Multiciclones APOIO PROJETOS são aptos a operar diretamente no Controle de Poluição de Caldeiras a Lenha, Óleo, biomassa, etc. e chegam a atingir emissões de até 150 mg/Nm³.
- Trabalham com gases de até 600°C;
- Coletam o material a seco e permitem descarga por Válvula Rotativa ou Dupla Basculante.
- Não consomem e poluem água como um lavador de gases;
- Não tem risco de incêndio como um filtro de mangas.
![Resultados de Amostragem na Chaminé após Instalação de Multiciclone na Caldeira a Lenha – SRM - MAET Embalagens Ltda Resultados de Amostragem na Chaminé após Instalação de Multiciclone na Caldeira a Lenha – SRM - MAET Embalagens Ltda](https://www.apoioprojetos.com.br/wp-content/uploads/2019/02/material-particulado-na-coleta-3.jpg)
Resultados de Amostragem na Chaminé após Instalação de Multiciclone na Caldeira a Lenha – SRM – MAET Embalagens Ltda
Não são tão eficientes como lavadores e filtros de mangas e podem apresentar problema de entupimento frequente quando mal dimensionado.
Defagulhadores
São filtros ciclônicos axiais em que os gases fluem no sentido da tubulação, o material sólido é separado pelos “tubo-defagulhadores” num movimento tangencial e as fagulhas caem pela tremonha de descarga.
- São indicados para grandes vazões (até 300.000 m³/h);
- Tem perda de carga entre 30 e 60 mmca;
- Trabalham em temperaturas de ate 700°C.
- Proteção contra faíscas e incêndios em Filtros de Mangas;
- Antes de Precipitadores Eletrostáticos e Lavadores, reduzindo o volume de pó, melhorando a eficiência, reduzindo os desgastes por abrasão e evitando entupimentos.
O investimento é baixo, pois o aparelho pode ser colocado diretamente no meio das tubulações, sem moega e estrutura grande e sem dutos com curvas na entrada e saída.
- Pode diminuir o tamanho dos equipamentos (filtros, lavadores, precipitadores) subsequentes;
- Aumenta a vida útil dos equipamentos subsequentes;
- Tem vida útil elevada e baixíssima ou nenhuma manutenção;
- É recomendada sem restrição em todos os processos de indústrias de forma geral.
Descarga de Produtos
O material coletado pelos filtros é descarregado em recipientes estanque ou recipientes abertos, nesse 2° caso por Válvulas.
![Sistemas Menores com Tambor Estanque](https://www.apoioprojetos.com.br/wp-content/uploads/2019/02/sistemas-menores-com-tambor-estanque.jpg)
Sistemas Menores com Tambor Estanque
![Sistemas Maiores com Válvulas e Transportadores](https://www.apoioprojetos.com.br/wp-content/uploads/2019/02/sistemas-maiores-com-valvulas-e-transportadores.jpg)
Sistemas Maiores com Válvulas e Transportadores
Transportes de Roscas Helicoidais
A Rosca Transportadora Helicoidal é altamente versátil para carga e descarga de materiais em pó ou granulados.
- Nossas roscas transportadoras são todas de construção pesada, dimensionados para resistir ao desgaste e abrasão elevada;
- Produtos com boa fluidez são transportados ainda quentes, com rotações e graus de enchimento elevados;
- Projetos especiais são desenvolvidos conforme as necessidades específicas dos clientes, incluindo roscas de mais de 5 metros fabricadas com Mancais Intermediários.
![Transportes de Roscas Helicoidais](https://www.apoioprojetos.com.br/wp-content/uploads/2019/02/roscas-helicoidais-01.jpg)
![Transportes de Roscas Helicoidais](https://www.apoioprojetos.com.br/wp-content/uploads/2019/02/roscas-helicoidais-02.jpg)
![Transportes de Roscas Helicoidais](https://www.apoioprojetos.com.br/wp-content/uploads/2019/02/roscas-helicoidais-03.jpg)
![Transportes de Roscas Helicoidais](https://www.apoioprojetos.com.br/wp-content/uploads/2019/02/roscas-helicoidais-04.jpg)
Transportador de Correntes de Arraste (REDLER)
Os arraste por correntes é um processo de transporte que atende as mais adversas condições
- São possíveis curvas, inclinações, trechos verticais e mudanças de direção;
- Transportam de produtos em altas temperaturas, abrasivos, úmidos e até desformes;
- Elevada versatilidade, elevada robustez e custos de manutenção reduzidos pela simplicidade;
- Numero reduzido de apoios devido a calhas auto portantes.

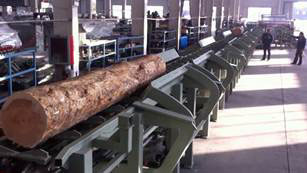

![Construção Pesada](https://www.apoioprojetos.com.br/wp-content/uploads/2019/02/correntes-de-arraste01.jpg)
Construção Pesada
![Construção Robusta](https://www.apoioprojetos.com.br/wp-content/uploads/2019/02/correntes-de-arraste02.jpg)
Construção Robusta
![Inclinação e Mudança de direção](https://www.apoioprojetos.com.br/wp-content/uploads/2019/02/correntes-de-arraste03.jpg)
Inclinação e Mudança de Direção
![Acionamento e Taliscas](https://www.apoioprojetos.com.br/wp-content/uploads/2019/02/correntes-de-arraste04.jpg)
Acionamento e Taliscas
